Podstawy wentylacji grawitacyjnej w domu jednorodzinnym
Jak działa wentylacja grawitacyjna – zasada „ciepłe do góry”
Wentylacja grawitacyjna wykorzystuje wyłącznie naturalne siły: różnicę gęstości powietrza ciepłego i zimnego oraz działanie wiatru. Powietrze ogrzane w budynku ma mniejszą gęstość niż powietrze na zewnątrz, dlatego unosi się ku górze i przez kanały wentylacyjne jest usuwane ponad dach. Na jego miejsce musi napłynąć świeże powietrze z zewnątrz – przez nawiewniki, nieszczelności okien lub specjalne otwory nawiewne.
Podstawowy mechanizm jest prosty: im większa różnica temperatury między wnętrzem a zewnętrzem oraz im wyższy komin, tym większy potencjalny ciąg. Dlatego klasyczna wentylacja grawitacyjna działa najlepiej w sezonie grzewczym, kiedy w domu jest wyraźnie cieplej niż na zewnątrz. Latem, przy małej różnicy temperatur, ciąg bywa znikomy lub wręcz odwrócony, czyli powietrze może wdmuchiwać zapachy z komina do pomieszczeń.
Dla użytkownika domu ważne jest zrozumienie jednego: ciąg grawitacyjny nie powstaje „z niczego”. Potrzebny jest zarówno prawidłowo zaprojektowany i wykonany przewód kominowy, jak i realny dopływ świeżego powietrza. Zatkanie któregokolwiek z tych elementów (np. zbyt szczelne okna bez nawiewników, zaklejone kratki) powoduje załamanie działania całego układu.
Różnice między wentylacją grawitacyjną, mechaniczną i hybrydową
Przy analizie przepisów dobrze wiedzieć, z jakim typem instalacji ma się do czynienia, ponieważ inne normy i wymagania częściowo dotyczą wentylacji grawitacyjnej, a inne mechanicznej.
Wentylacja grawitacyjna – ruch powietrza wywołany jest wyłącznie siłami naturalnymi (różnica temperatur, wiatr). Brak wentylatorów, brak przewodów zasilanych energią elektryczną, kanały wywiewne prowadzone pionowo ponad dach. To najczęstsze rozwiązanie w domach jednorodzinnych z tradycyjnymi kominami.
Wentylacja mechaniczna wywiewna – powietrze usuwane jest przy pomocy wentylatorów (np. centralny wentylator dachowy lub kanałowy), a nawiew odbywa się naturalnie (przez nawiewniki). Przepisy dotyczą wtedy zarówno elementów grawitacyjnych, jak i urządzeń mechanicznych.
Wentylacja mechaniczna nawiewno–wywiewna (np. z rekuperacją) – powietrze zarówno doprowadzane, jak i usuwane jest mechanicznie. W takim układzie tradycyjne kominy wentylacji grawitacyjnej często są zbędne, ale za to pojawiają się wymagania dla instalacji mechanicznej (hałas, higiena, sprawność odzysku ciepła).
Wentylacja hybrydowa – wentylacja oparta o kanały grawitacyjne, ale w części okresów wspomagana mechanicznie (np. nasady hybrydowe z wentylatorem, włączane przy słabym ciągu). Tu trzeba weryfikować zarówno wymagania dla wentylacji grawitacyjnej, jak i dodatkowe przepisy dotyczące urządzeń elektrycznych.
Przy odbiorze domu lub modernizacji istotne jest, aby w dokumentacji projektowej jednoznacznie wskazano, jaki system wentylacji zastosowano. Normy i Warunki Techniczne przypisują konkretne wymagania do konkretnych rozwiązań – błąd na tym etapie skutkuje chaosem przy interpretacji przepisów.
Rola różnicy temperatur i wiatru w wytworzeniu ciągu
W praktyce ciąg kominowy zależy od trzech kluczowych czynników: różnicy temperatur, wysokości czynnej komina oraz działania wiatru. Różnica temperatur między powietrzem wewnętrznym a zewnętrznym powoduje powstanie różnicy gęstości. Powietrze lżejsze unosi się w kominie, cięższe zewnętrzne napływa do budynku przez nawiew. Im większy słup ciepłego powietrza (czyli im wyższy komin), tym siła grawitacyjna większa.
Wiatr działa na wylot komina i może zarówno wspomagać, jak i osłabiać ciąg. Prawidłowo zaprojektowana wysokość ponad dachem oraz odpowiednie usytuowanie przewodów względem kalenicy i elementów sąsiednich ogranicza ryzyko powstawania stref nadciśnienia, które wdmuchują powietrze z powrotem do kanału. W Warunkach Technicznych i normach kominowych znajdują się konkretne wymagania co do wyprowadzenia wylotów ponad dach.
Wysokość czynna przewodu to odległość między kratką wywiewną a wylotem komina. Zbyt niski komin, zwłaszcza nad poddaszem użytkowym, jest częstą przyczyną słabego działania wentylacji – nawet jeśli przekrój kanału jest prawidłowy. Z kolei za duży przekrój przy małej wysokości również nie zapewni dobrego ciągu, ponieważ prędkość przepływu będzie zbyt mała.
Znaczenie nawiewu powietrza – bez dopływu nie ma odpływu
Punktem krytycznym każdej instalacji grawitacyjnej jest nawiew. Jeśli do domu nie dopłynie odpowiednia ilość świeżego powietrza, żaden komin nie będzie „ciągnął” prawidłowo. Dawniej zapewniały to nieszczelne okna i drzwi, szczeliny ościeżnic, nieizolowane ściany. W nowych domach, z ciepłą i szczelną stolarką oraz grubą izolacją, naturalna infiltracja jest wielokrotnie mniejsza.
Aktualne przepisy wymagają, aby przy wentylacji grawitacyjnej zapewnić kontrolowany nawiew, najczęściej przez nawiewniki okienne lub ścienne. Producenci okien mają obowiązek oferować rozwiązania dostosowane do wymagań normowych (m.in. w zakresie przepływu powietrza przy określonej różnicy ciśnienia). W dokumentacji projektowej powinno być jasno określone, gdzie i ile nawiewników należy zastosować oraz jakie parametry mają spełnić.
Oprócz nawiewników istotne są również podcięcia drzwiowe oraz kratki w drzwiach między pomieszczeniami. Powietrze musi mieć możliwość swobodnego przepływu z pokoi „czystych” (np. sypialni, salonu) do pomieszczeń, gdzie znajdują się kratki wywiewne (kuchnia, łazienka, WC). Zamykanie drzwi bez podcięć i kratek odcina przepływ i uniemożliwia osiągnięcie wymaganych strumieni powietrza.
Co sprawdzić: podstawowy „tor” przepływu powietrza
Przy pierwszej, wstępnej ocenie wentylacji grawitacyjnej w domu jednorodzinnym warto przeprowadzić prostą analizę w kilku krokach:
Krok 1: Zidentyfikować wszystkie kratki wywiewne – w kuchni, łazience, WC, garderobie, kotłowni. Sprawdzić, czy nie są zasłonięte, zaklejone lub trwale zamknięte.
Krok 2: Sprawdzić dopływ powietrza z zewnątrz – czy są nawiewniki okienne/ścienne, czy są otwarte i czyste, czy okna mają sprawną funkcję mikrowentylacji (jako rozwiązanie pomocnicze, nie główne).
Krok 3: Oceniać drogi przepływu między pomieszczeniami – czy drzwi do łazienki, WC i kuchni mają podcięcia lub kratki, czy dywany i progi ich nie blokują.
Krok 4: Zwrócić uwagę na usytuowanie komina – czy nie jest bardzo niski, czy zakończenia nie znajdują się w zawirowaniach wiatru (np. przy wysokim sąsiednim budynku).
Jeśli na którymkolwiek z tych etapów pojawią się wątpliwości, dalsza analiza przepisów i norm będzie bardziej świadoma i ukierunkowana. To ułatwia rozmowę z projektantem, kominiarzem lub inspektorem nadzoru.
Podstawowym aktem prawnym regulującym wymagania dla wentylacji w budynkach mieszkalnych jednorodzinnych są „Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie”, potocznie nazywane „WT”. Aktualna wersja, uwzględniająca zmiany obowiązujące od 2021 roku (oraz późniejsze nowelizacje), określa minimalne wymagania dotyczące higieny, zdrowia i środowiska, w tym wentylacji i jakości powietrza wewnętrznego.
Dla wentylacji grawitacyjnej kluczowe są przepisy części dotyczącej:
ogólnych wymagań higieniczno-zdrowotnych,
wentylacji i klimatyzacji,
bezpieczeństwa pożarowego (w zakresie przejść instalacji przez przegrody, oddzielenia przeciwpożarowego, wyprowadzeń ponad dach).
WT wskazują też na konieczność stosowania odpowiednich norm, m.in. PN-B-03430, jako tzw. norm przywołanych. Oznacza to, że chociaż sama norma formalnie jest dokumentem technicznym, a nie ustawą, to przez odwołanie w rozporządzeniu staje się elementem systemu wymagań obowiązujących przy projektowaniu i budowie.
Podstawy: Prawo budowlane, Warunki Techniczne, przepisy przeciwpożarowe
System prawny dotyczący wentylacji grawitacyjnej opiera się na kilku dokumentach, które trzeba rozumieć razem:
Prawo budowlane – ustawa określająca ogólne zasady projektowania, budowy, utrzymania i rozbiórki obiektów budowlanych. Zawiera m.in. wymagania dotyczące bezpieczeństwa konstrukcji, bezpieczeństwa pożarowego, higieny, zdrowia i środowiska. Prawo budowlane upoważnia ministra do wydawania rozporządzeń, w tym Warunków Technicznych.
Warunki Techniczne – rozporządzenie wykonawcze do Prawa budowlanego. Zawiera konkretne, mierzalne wymagania odnośnie budynków, w tym minimalne parametry dotyczące wentylacji, przewodów kominowych, odprowadzania spalin, usytuowania wylotów ponad dach.
Przepisy przeciwpożarowe – głównie rozporządzenie w sprawie warunków technicznych użytkowania budynków oraz przepisy o ochronie przeciwpożarowej. Regulują m.in. odporność ogniową przegród, sposoby prowadzenia instalacji przez granice stref pożarowych, materiały dopuszczone do stosowania przy kominach i przewodach wentylacyjnych.
Normy techniczne PN i PN-EN – szczegółowe wymagania projektowe i wykonawcze, do których często odsyłają WT. Najważniejsza dla wentylacji grawitacyjnej w mieszkaniówce jest PN-B-03430, ale istotne są też normy kominowe i dotyczące stolarki okiennej.
Projekt budowlany domu jednorodzinnego musi spełniać łącznie wymagania wszystkich tych dokumentów. W praktyce zadanie to spoczywa na projektancie z uprawnieniami, ale inwestor, który rozumie podstawy, może skuteczniej wymagać poprawnego i aktualnego podejścia.
Zakres stosowania przepisów w domach jednorodzinnych (nowe budynki vs modernizacje)
Inne zasady obowiązują przy nowym budynku, a inne przy modernizacji istniejącego domu. Dla nowych inwestycji stosuje się wprost aktualne Warunki Techniczne obowiązujące w dniu złożenia wniosku o pozwolenie na budowę (lub zgłoszenia). Projektant nie ma możliwości „obniżania” wymagań – wentylacja grawitacyjna musi być zaprojektowana zgodnie z aktualną wersją WT i norm przywołanych.
W przypadku przebudowy, rozbudowy lub remontu budynku istniejącego stosuje się zasady określone w Prawie budowlanym i WT dla obiektów modernizowanych. Co do zasady, przy istotnej przebudowie układu funkcjonalnego (np. zmiana kuchni gazowej na elektryczną, przeniesienie łazienki, adaptacja poddasza) należy doprowadzić instalację wentylacyjną do stanu zgodnego z obowiązującymi przepisami. Nie można zasłaniać się tym, że „kiedyś było inaczej”.
Natomiast przy drobnych remontach (np. wymiana okien, docieplenie ścian) przepisy użytkowe nakładają obowiązek niepogarszania istniejących warunków wentylacji. Przykładowo montaż super szczelnych okien bez nawiewników w domu z wentylacją grawitacyjną jest sprzeczny z wymaganiami, nawet jeśli pierwotny projekt nie przewidywał nawiewników (bo kiedyś dopuszczano infiltrację przez okna).
Jak czytać Warunki Techniczne w części dotyczącej wentylacji
Warunki Techniczne są dość rozbudowane, ale przy wentylacji grawitacyjnej w domu jednorodzinnym pomocne jest podejście „krok po kroku”:
Krok 1: Odnaleźć dział i paragrafy dotyczące wentylacji i klimatyzacji. Tam znajdują się definicje, ogólne zasady oraz wymagania minimalne dla pomieszczeń mieszkalnych.
Krok 2: Sprawdzić paragrafy poświęcone przewodom kominowym, dymowym, spalinowym i wentylacyjnym. Tam są wymagania co do materiałów, wysokości wyprowadzeń ponad dach, odległości od okien i elementów budynku.
Krok 3: Zwrócić uwagę na odwołania do norm (np. PN-B-03430) – są często formułowane jako „należy przyjmować zgodnie z Polską Normą…”. To oznacza obowiązek stosowania wytycznych z tych norm.
Krok 4: Odszukać wymagania związane z bezpieczeństwem pożarowym, jeśli przewody wentylacyjne przechodzą przez stropy, ściany oddzielenia pożarowego lub sąsiadują z przewodami spalinowymi.
Normy techniczne dotyczące wentylacji grawitacyjnej (PN-B-03430 i inne)
Zakres normy PN-B-03430 i jej aktualizacja
Najważniejszym dokumentem technicznym opisującym wymagania dla wentylacji mieszkań jest PN-B-03430 wraz z jej późniejszymi zmianami (w tym istotną aktualizacją uwzględniającą szczelną stolarkę okienną). Norma definiuje minimalne strumienie powietrza usuwanego z poszczególnych pomieszczeń, zasady lokalizacji kratek, sposób organizacji przepływu powietrza między pomieszczeniami oraz wymagania dotyczące dopływu świeżego powietrza.
Dokładny tytuł normy może różnić się w zależności od wydania, jednak dla domów jednorodzinnych kluczowy jest fragment dotyczący wentylacji mieszkań i budynków zamieszkania zbiorowego. Norma jest stosowana zarówno przy wentylacji grawitacyjnej, jak i przy innych systemach, ale część zapisów jest wprost dedykowana rozwiązaniom naturalnym.
Minimalne strumienie powietrza według PN-B-03430
Norma podaje wymagane, minimalne strumienie powietrza usuwanego z pomieszczeń „brudnych” (kuchnia, łazienka, WC, garderoba bez okna, pomieszczenia pomocnicze). Na tej podstawie projektant określa wymaganą liczbę i wielkość kanałów wentylacyjnych, a także dobiera kratki.
W uproszczeniu, przyjmuje się m.in., że:
z kuchni z kuchenką gazową należy usuwać znacznie większy strumień powietrza niż z kuchni z płytą elektryczną (z uwagi na spaliny gazowe i wilgoć),
z łazienki wymaga się stałego usuwania powietrza, z możliwością zwiększania wydajności (np. przez wentylator okresowy),
z WC minimalny strumień wywiewu jest nieco mniejszy niż z łazienki, ale musi być zapewniony w sposób ciągły,
garderoby bez okien i inne małe pomieszczenia zamknięte mogą mieć wspólny kanał, o ile spełnione są wymogi przeciwpożarowe i normowe co do liczby kondygnacji i długości przewodu.
Strumienie te podaje się w m3/h na pomieszczenie. Ich suma wyznacza minimalną ilość powietrza, jaka musi napływać do budynku przez nawiewniki, infiltrację lub inne otwory. Jeśli projekt zakłada większą liczbę użytkowników, nietypowy tryb użytkowania (np. domowa pracownia), strumienie mogą wymagać korekty w górę.
Organizacja przepływu: kierunek „czyste → brudne → na zewnątrz”
PN-B-03430 jasno opisuje kierunek przepływu powietrza w mieszkaniu: od pomieszczeń „czystych” (pokoje mieszkalne, sypialnie, salon, gabinet) do „brudnych” (kuchnia, łazienka, WC, garderoba), a następnie do kanałów wywiewnych. Dobrze działająca wentylacja grawitacyjna nie miesza powietrza z łazienki z tym z sypialni – tam powietrze powinno napływać, a nie wracać.
Krok 1: zaplanować dopływ powietrza do pokoi (nawiewniki, okna).
Krok 2: zapewnić swobodny przepływ między pokojami a pomieszczeniami „brudnymi” (podcięcia drzwiowe, kratki).
Krok 3: wyprowadzić powietrze z pomieszczeń „brudnych” przez kanały wentylacyjne ponad dach.
Typowym błędem jest montaż silnych wentylatorów wyciągowych w jednym pomieszczeniu (np. kuchni), które „zasysają” powietrze z łazienki, odwracając naturalny tor przepływu. Norma dopuszcza wspomaganie wentylacji grawitacyjnej wentylatorami, ale przy zachowaniu zasad równowagi i kierunku przepływu.
Uwzględnienie szczelnej stolarki w normie
Aktualne wydania PN-B-03430 uwzględniają fakt, że okna w nowych domach są szczelne. Norma przewiduje, że przy wentylacji grawitacyjnej nie można bazować wyłącznie na nieszczelnościach stolarki. Z tego wynika wymóg stosowania nawiewników okiennych lub ściennych albo innych rozwiązań pozwalających na kontrolowany dopływ powietrza.
W opisie projektowym powinno znaleźć się wyraźne odniesienie do sposobu spełnienia wymagań normy – np. liczby i wydajności nawiewników, sposobu podziału na pomieszczenia, w których zlokalizowano dopływ świeżego powietrza. Brak takiego opisu utrudnia późniejszą ocenę, czy budynek rzeczywiście spełnia wymagania.
Inne normy powiązane z wentylacją grawitacyjną
Poza PN-B-03430 przy projektowaniu i wykonaniu wentylacji grawitacyjnej korzysta się z kilku innych norm:
normy kominowe (PN-EN dotyczące kominów murowanych, stalowych, systemowych) – określają wymagania dla materiałów, grubości ścianek, odporności ogniowej i sposobu prowadzenia przewodów,
normy dotyczące stolarki okiennej (PN-EN o przepuszczalności powietrza, właściwościach użytkowych okien i drzwi) – ważne przy doborze okien i nawiewników o określonej wydajności,
normy dotyczące pomieszczeń z urządzeniami gazowymi – opisują dodatkowe wymagania dla wentylacji i dopływu powietrza do spalania.
Projektant, łącząc wymagania tych dokumentów, układa całość w spójny system. Inwestor, który ma wgląd w powołane normy, może zweryfikować, czy przywołania w projekcie nie są przestarzałe lub niepełne.
Co sprawdzić przy odniesieniu do norm
czy w opisie technicznym projektu domu jest wprost wskazana PN-B-03430 (z aktualnym rokiem wydania lub zmianą),
czy strumienie powietrza dla kuchni, łazienek, WC i innych pomieszczeń „brudnych” są policzone i opisane,
czy przewidziano min. jedno pomieszczenie nawiewne na każdą strefę mieszkalną (np. salon + sypialnie) z podaniem rodzaju i ilości nawiewników,
czy dobrane urządzenia (kratki, nawiewniki, okna) mają deklarowane parametry przepływu zgodne z założeniami.

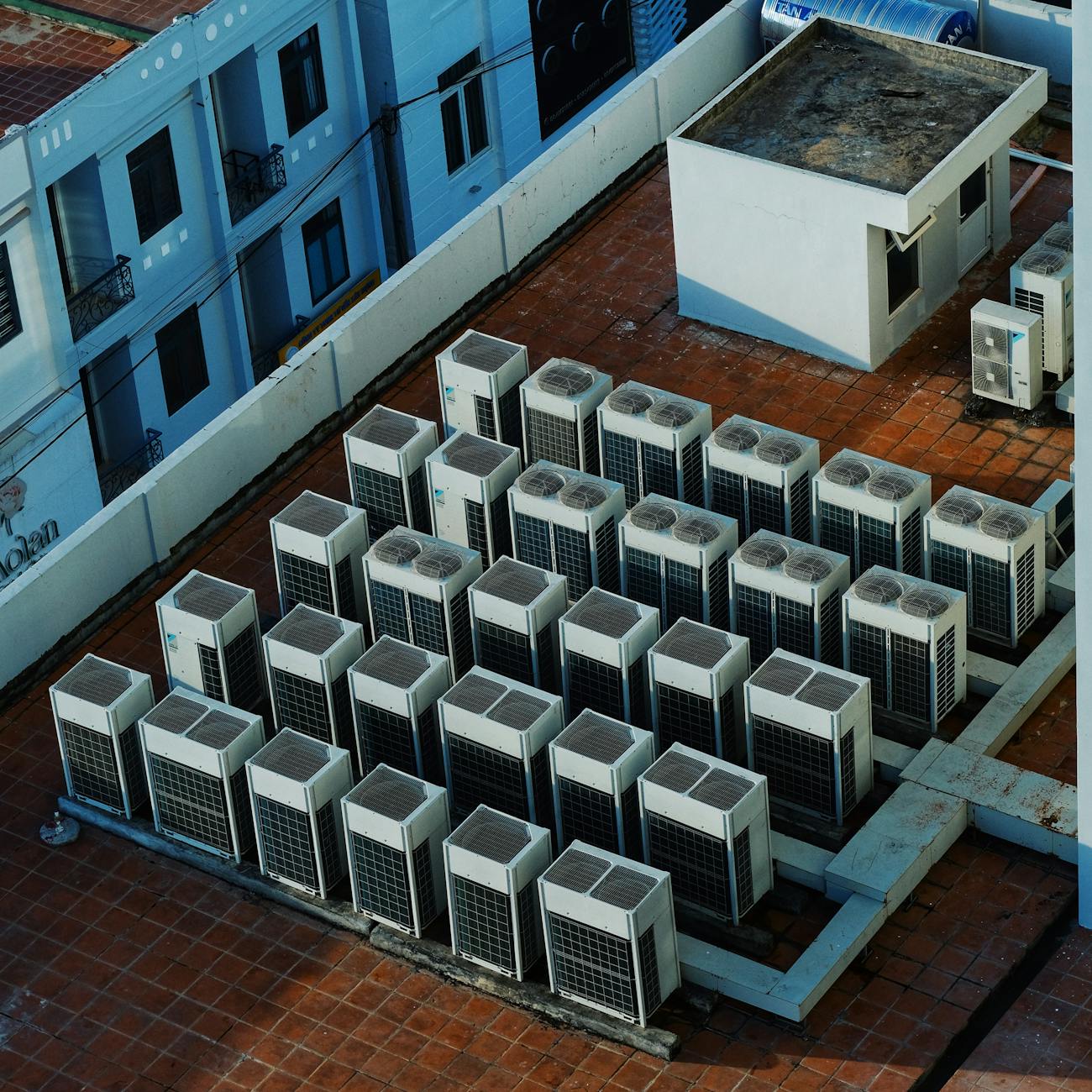

Źródło: Pexels | Autor: tu nguyen
Wymagania dotyczące kanałów wentylacyjnych – wymiary, materiały, prowadzenie
Minimalne wymiary i przekroje kanałów
Warunki Techniczne i normy kominowe określają minimalne wymiary przekrojów kanałów wentylacji grawitacyjnej. Zazwyczaj spotyka się kanały murowane o wymiarach wewnętrznych rzędu 14×14 cm (lub zbliżonych), a w przypadku kanałów okrągłych – średnice odpowiadające wymaganym strumieniom powietrza (np. 125–160 mm dla typowych pomieszczeń mieszkalnych).
Krok 1: na podstawie PN-B-03430 określić wymagany strumień powietrza dla danego kanału.
Krok 2: dobrać wymiar kanału z katalogu systemu kominowego lub z wytycznych producenta.
Krok 3: sprawdzić, czy dobrany kanał ma odpowiednią wysokość czynnego słupa (różnica między kratką a wylotem ponad dachem), aby siła ciągu była wystarczająca.
Zmniejszanie przekroju kanału „bo tak wygodniej w murze” kończy się zbyt małym strumieniem wywiewu. Z kolei przewymiarowanie może prowadzić do niestabilności ciągu, zwłaszcza przy małych różnicach temperatur.
Maksymalna liczba pomieszczeń na jeden kanał
Przepisy i normy ściśle ograniczają możliwość łączenia kilku pomieszczeń do jednego kanału. Dla domów jednorodzinnych przyjmuje się, że:
dla kuchni i łazienek przewiduje się oddzielne kanały,
połączenia typu „łazienka + WC” bywają dopuszczalne tylko w określonych konfiguracjach, po spełnieniu warunków dotyczących kondygnacji i strumieni powietrza,
łączenie więcej niż dwóch pomieszczeń do jednego pionu w budynku jednorodzinnym jest zazwyczaj niezalecane i trudne do pogodzenia z wymaganiami.
Doświadczenie z eksploatacji pokazuje, że każdy dodatkowy trójnik lub boczne podłączenie zwiększa ryzyko cofek powietrza (np. zapachy z kuchni w łazience). Dlatego przy projektowaniu prościej i bezpieczniej jest przyjąć zasadę „jeden kanał – jedno pomieszczenie” wszędzie tam, gdzie to możliwe.
Materiały na kanały wentylacyjne
Do budowy kanałów wentylacyjnych grawitacyjnych stosuje się przede wszystkim:
murowane kominy z cegły pełnej lub bloczków kominowych – klasyczne rozwiązanie, wymaga starannego wykonania i uszczelnienia spoin,
systemowe kominy prefabrykowane z wkładami ceramicznymi lub betonowymi – mają określone parametry ogniowe i przepływowe,
kanały z blachy stalowej (ocynkowanej, kwasoodpornej) – raczej jako uzupełnienie w obrębie poddasza lub adaptacji, niż w głównych pionach,
kanały z tworzyw sztucznych – wyłącznie tam, gdzie jest to dopuszczone przez normy i przepisy przeciwpożarowe; w praktyce rzadziej stosowane w kanałach grawitacyjnych pionowych, częściej w krótkich odcinkach nawiewnych.
Każdy materiał musi spełniać wymagania odporności ogniowej dla odpowiedniej klasy budynku oraz zapewniać szczelność przewodu. Szczególnie istotne jest unikanie nieszczelności w strefie poddasza, gdzie różnice temperatur są największe i łatwo o kondensację oraz lokalne „krótkie spięcia” powietrza.
Prowadzenie kanałów: pionowość, załamania, długość
Wentylacja grawitacyjna opiera się na różnicy gęstości powietrza. Każde załamanie lub poziomy odcinek kanału osłabia siłę ciągu. Z tego powodu:
kanały powinny być prowadzone maksymalnie pionowo,
jeśli konieczne jest przesunięcie, lepiej wykonać niewielkie odchylenie pod małym kątem niż ostre łuki,
poziome odcinki w obrębie mieszkania (np. od kratki do pionu) należy utrzymywać jak najkrótsze, zwykle nie dłuższe niż kilkadziesiąt centymetrów,
całkowita wysokość kanału (liczona od kratki do wylotu ponad dachem) powinna być wystarczająca do wytworzenia stabilnego ciągu, szczególnie dla łazienek i kuchni.
W praktyce kłopotliwe są szczególnie adaptacje poddaszy, gdzie próbuje się „dociągnąć” kanał poziomym przejściem przez kilka metrów do istniejącego komina. Tego typu rozwiązania bardzo często zawodzą, zwłaszcza przy małych różnicach temperatur wewnątrz i na zewnątrz.
Wysokość i usytuowanie wylotu ponad dachem
WT i normy kominowe określają minimalne wysokości, na jakie trzeba wyprowadzić wylot kanału ponad dach. Wysokość ta zależy m.in. od:
kąta nachylenia dachu,
rodzaju pokrycia,
odległości od kalenicy,
obecności przeszkód wiatrowych (sąsiednie wyższe budynki, attyki).
Zbyt niski wylot, „ukryty” w strefie zawirowań wiatru, może powodować częste odwracanie ciągu. Rozpoznaje się to potem po cofkach powietrza w kratkach przy silnym wietrze lub specyficznych kierunkach podmuchów. Dobrze zaprojektowany komin ma wylot w strefie nadciśnienia, w której wiatr wspomaga naturalny ciąg, a nie go blokuje.
Kontrola szczelności i izolacji kanałów
Kanały wentylacyjne w obrębie poddasza nieogrzewanego powinny być zaizolowane termicznie, aby ograniczyć wychładzanie się powietrza w przewodzie i powstawanie kondensatu. Nieszczelności prowadzą do zasysania powietrza z poddasza zamiast z pomieszczeń lub odwrotnie – do wydostawania się ciepłego, wilgotnego powietrza do warstw dachu.
Praktyczny schemat kontroli:
krok 1: sprawdzić, czy kanał jest ciągły – bez przerw, „wcięć” czy przypadkowych otworów serwisowych,
krok 2: ocenić, czy w strefie zimnej (poddasze nieogrzewane) kanał ma odpowiednią izolację termiczną,
krok 3: podczas przeglądu kominiarskiego zwrócić uwagę na ślady zawilgocenia, wykwity, zaciekające spoiny, które świadczą o kondensacji pary wodnej.
Co sprawdzić w projekcie i na budowie
czy każdy wymagający tego pokój „brudny” ma własny kanał wentylacyjny lub poprawnie zaprojektowane połączenie z kanałem wspólnym,
Dodatkowe wymagania przeciwpożarowe dla kanałów
Przy kanałach grawitacyjnych dochodzą jeszcze wymagania związane z bezpieczeństwem pożarowym. Dotyczy to zwłaszcza budynków o kilku kondygnacjach i domów w zabudowie bliźniaczej lub szeregowej, gdzie jedna ściana komina bywa ścianą oddzielenia pożarowego.
kanały powinny posiadać określoną klasę odporności ogniowej (np. EI) zgodną z projektem i kategorią budynku,
w przejściach przez stropy nie wolno robić samodzielnych „podkuć” i poszerzeń bez odtworzenia odporności ogniowej stropu,
łączenie kanałów wentylacyjnych z dymowymi lub spalinowymi jest bezwarunkowo zabronione, także na krótkich odcinkach „tymczasowych”,
dodatkowe otwory rewizyjne, jeśli są potrzebne, muszą mieć drzwiczki o klasie ogniowej zbliżonej do kanału.
Podczas adaptacji starych kominów częstym błędem jest „wydłubanie” części przegrody między kanałami, aby zmieścić dodatkową rurę. Taki zabieg nie tylko psuje ciąg, ale przede wszystkim niszczy odporność ogniową całego pionu.
Co skontrolować przy odbiorze kanałów
czy w opisie technicznym i na rzutach wyraźnie oznaczono rodzaje kanałów (dymowe, spalinowe, wentylacyjne) i ich przekroje,
czy wykonanie pokrywa się z projektem – liczba przewodów, ich lokalizacja i wysokość,
czy w miejscach przejścia przez stropy nie widać prowizorycznych podkuć, piany montażowej zamiast zaprawy ognioodpornej itp.,
czy kominiarz w protokole odbioru nie zgłosił zastrzeżeń do szczelności i przekrojów.
Wloty i wyloty powietrza – kratki, okna, nawiewniki
Rola kratek wywiewnych
Kratka wywiewna jest końcówką kanału i jednocześnie głównym „regulatorem” przepływu. Nawet dobrze zaprojektowany i wykonany pion straci sens, jeśli kratka będzie za mała, przysłonięta lub zamykana na stałe.
przekrój czynny kratki powinien być zgodny z obliczonym strumieniem powietrza (dane producenta),
nie stosuje się żaluzji całkowicie zamykających kratki w pomieszczeniach wymagających stałej wentylacji (łazienki, WC, kuchnie z kuchenką gazową),
kratkę montuje się zwykle wysoko na ścianie, możliwie blisko sufitu, na ścianie wewnętrznej lub z kominem,
nie wolno podłączać do jednej kratki okapów kuchennych działających mechanicznie – wymaga to osobnego kanału.
Typowy błąd eksploatacyjny to dokładanie na kratkę gęstej siatki lub filtra, aby „nie ciągnęło” i zatrzymać owady. Taki zabieg dramatycznie zmniejsza przekrój czynny i skutecznie niszczy działanie wentylacji grawitacyjnej.
Lokalizacja kratek w poszczególnych pomieszczeniach
Rozmieszczenie kratek ma wpływ nie tylko na skuteczność wywiewu, ale też na komfort użytkowników. Dobrze jest trzymać się kilku prostych zasad:
w łazience kratka jak najdalej od drzwi, bliżej strefy mokrej (prysznic, wanna), wysoko przy suficie,
w WC kratka nad miską lub na ścianie bezpośrednio sąsiadującej, również wysoko,
w kuchni kratkę montuje się poza bezpośrednią strefą nad kuchenką (tam zwykle jest okap) – na ścianie z kominem lub sąsiedniej,
w pomieszczeniach pomocniczych (garderoby, spiżarnie) kratkę można umieścić na ścianie przylegającej do kanału, aby nie wprowadzać długich poziomych odcinków.
Przed wykończeniem ścian warto przejść po budowie i sprawdzić, czy kratki nie zostały „przesunięte” przez ekipę wykończeniową z powodu zabudów z płyt g-k lub mebli na wymiar.
Nawiew przez okna – kiedy wystarczy, a kiedy nie
Starsze okna o nieszczelnych uszczelkach zapewniały nawiew powietrza „same z siebie”. W nowych domach, gdzie stosuje się szczelną stolarkę, liczenie na mikro-nieszczelności jest błędem.
Okna mogą mieć jednak funkcję mikrowentylacji (niewielkie uchylenie skrzydła) lub specjalne nacięcia w uszczelkach. Takie rozwiązania:
mogą częściowo wspomóc wentylację,
nie zapewniają jednak kontrolowanego, stałego strumienia świeżego powietrza,
wymagają aktywnego używania przez domowników (uchylanie, regulacja),
często prowadzą do wychłodzenia strefy przy oknie zimą.
Do stałego zasilania systemu grawitacyjnego zdecydowanie lepiej sprawdzają się nawiewniki o deklarowanej wydajności niż przypadkowe szczeliny w stolarce.
Rodzaje nawiewników i ich zastosowanie
Nawiewniki można podzielić według sposobu regulacji. W typowym domu jednorodzinnym spotyka się głównie:
nawiewniki ręczne – użytkownik sam ustawia otwarcie; proste, ale zależne od nawyków mieszkańców,
nawiewniki higrosterowane – otwierają się szerzej przy większej wilgotności wewnątrz; dobrze współpracują z wentylacją grawitacyjną,
nawiewniki ciśnieniowe – ograniczają nadmierny napływ przy silnym wietrze, utrzymując mniej więcej stały strumień.
Przy doborze nawiewników trzeba sprawdzić dwa parametry: wydajność przy określonej różnicy ciśnień (zwykle 10 Pa) oraz izolacyjność akustyczną. W domach przy ruchliwych ulicach źle dobrane nawiewniki potrafią wpuścić do środka więcej hałasu niż powietrza.
Montaż nawiewników w ścianach i oknach
Nawiewnik można zamontować w ramie okna lub bezpośrednio w ścianie zewnętrznej. Każde z rozwiązań ma swoje plusy i minusy:
w oknie – łatwiejszy montaż na etapie produkcji lub wymiany stolarki; strumień powietrza kierowany jest w górę, co ogranicza odczucie „ciągnięcia”,
w ścianie – większe możliwości regulacji średnicy i przepływu; konieczność wykonania przelotu przez mur i prawidłowej izolacji termicznej, aby uniknąć przemarzania.
Podczas adaptacji istniejącego budynku często korzysta się z nawiewników ściennych, bo nie trzeba wymieniać wszystkich okien. Trzeba wtedy pilnować, by nie przewiercić zbrojenia nadproży i zachować wymagane odległości od narożników okiennych.
Co sprawdzić przy doborze i rozmieszczeniu nawiewu
czy łączna wydajność nawiewników pokrywa wymagane strumienie świeżego powietrza dla stref mieszkalnych,
czy w projekcie przewidziano rozmieszczenie nawiewników tak, aby powietrze przepływało z pokoi „czystych” do „brudnych”,
czy typ nawiewnika (ręczny, higro, ciśnieniowy) jest dostosowany do stylu użytkowania domu i lokalnych warunków wiatrowych,
czy producenci podają deklaracje właściwości użytkowych z parametrami przepływu i akustyki.
Wentylacja grawitacyjna a szczelne przegrody – okna, drzwi, termoizolacja
Jak szczelność budynku wpływa na ciąg grawitacyjny
Im lepiej zaizolowany i szczelny budynek, tym większe ryzyko, że klasyczna wentylacja grawitacyjna zacznie działać niestabilnie. Dzieje się tak, ponieważ:
różnica temperatur między wnętrzem a zewnętrzem jest mniejsza (dobrze ocieplone przegrody),
brakuje naturalnych nieszczelności zapewniających dopływ powietrza,
kominek, okap lub inne urządzenia wyciągowe łatwo wytwarzają podciśnienie w budynku.
Efekt bywa taki, że przy bezwietrznej, ciepłej pogodzie ciąg w kanałach się odwraca albo całkowicie zanika, a użytkownicy skarżą się na „duszne” pomieszczenia mimo otwartych kratek.
Okna o wysokiej szczelności a działanie wentylacji
Nowoczesne okna spełniają rygorystyczne wymagania dotyczące przepuszczalności powietrza (klasy 3 lub 4 wg PN-EN). To świetnie z punktu widzenia energooszczędności, ale dla wentylacji grawitacyjnej oznacza, że:
bez kontrolowanego nawiewu różnica ciśnień między wnętrzem a zewnętrzem nie ma się jak wyrównać,
ciąg w kanałach spada, bo świeże powietrze nie dopływa w ilości potrzebnej do wywiewu,
przy włączonym kominku z zamkniętą komorą spalania podciśnienie może wciągać powietrze z kanałów wentylacyjnych z powrotem do pomieszczeń.
Dlatego przy wymianie okien w istniejącym domu z wentylacją grawitacyjną krok 1 to przejrzeć projekt wentylacji (jeśli istnieje), a krok 2 – od razu przewidzieć nawiewniki. W przeciwnym razie po ociepleniu i wymianie stolarki wentylacja praktycznie przestanie działać.
Drzwi wewnętrzne a przepływ między pomieszczeniami
Nawet przy dobrze dobranych nawiewnikach i kanałach, powietrze musi swobodnie przemieszczać się z pokoi do łazienek, kuchni i WC. O tym decydują głównie drzwi wewnętrzne.
drzwi do łazienek i WC muszą posiadać podcięcie lub kratki o odpowiedniej powierzchni czynnej,
drzwi do pokoi mogą być szczelniejsze, ale muszą zapewnić minimalną szczelinę pod skrzydłem,
uszczelnianie drzwi dodatkowymi listwami, progami czy uszczelkami „dymowymi” bez uwzględnienia wentylacji prowadzi do zablokowania przepływu,
przy dużych powierzchniach pomieszczeń (np. salonu) trzeba czasem przewidzieć dodatkowy prześwit w drzwiach do korytarza lub salonu otwartego na klatkę schodową.
Częsta sytuacja: dom zaprojektowano poprawnie, ale po przeprowadzce inwestor dokłada szczelne drzwi do łazienki z uszczelką i progiem „bo ciepło ucieka”. Po tym prostym zabiegu wentylacja przestaje działać w całej strefie sanitarnej.
Wpływ termoizolacji i modernizacji na istniejące systemy
Docieplenie ścian, wymiana stolarki i uszczelnienie dachu to naturalny etap modernizacji starszych domów. Dla wentylacji grawitacyjnej oznacza to jednak całkowitą zmianę warunków pracy kanałów.
Przy planowaniu termomodernizacji warto przejść przez prosty schemat:
krok 1: spisać istniejące kanały (ile, gdzie, które pomieszczenia obsługują) i sprawdzić ich stan z kominiarzem,
krok 2: ocenić, jak zmieni się szczelność budynku po wymianie okien i dociepleniu,
krok 3: zaplanować nowe nawiewniki i ewentualne korekty kanałów (np. docieplenie przewodów na poddaszu, podniesienie wylotów ponad nową warstwę pokrycia),
krok 4: po zakończeniu prac przeprowadzić kontrolę ciągu w różnych warunkach pogodowych.
Jeżeli po modernizacji dom staje się bardzo szczelny (np. w kierunku standardu energooszczędnego), warto rozważyć, czy utrzymywanie wyłącznie wentylacji grawitacyjnej ma jeszcze sens, czy też nie lepiej zaprojektować system hybrydowy lub mechaniczną wentylację nawiewno–wywiewną.
Urządzenia zakłócające pracę wentylacji grawitacyjnej
W nowoczesnych domach pojawia się coraz więcej urządzeń wpływających na bilans powietrza i ciśnienia. Do najczęstszych należą:
okapy kuchenne z wyciągiem – przy braku dostatecznego nawiewu mogą „wysysać” powietrze z innych kanałów, powodując cofki,
kominki – otwarte palenisko bez własnego doprowadzenia powietrza potrafi zaburzyć działanie całej wentylacji,
przewymiarowane wentylatory wyciągowe (np. w łazience) – wciągają powietrze z innych pomieszczeń zamiast z zewnątrz,
rekuperatory lokalne – nieprawidłowo dobrane mogą tworzyć „krótkie obiegi” i wytrącać z równowagi naturalny ciąg w pionach.
Najczęściej zadawane pytania (FAQ)
Jakie są aktualne przepisy dotyczące wentylacji grawitacyjnej w domach jednorodzinnych?
Podstawą są „Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie” (tzw. WT 2021 z późniejszymi zmianami). To tam określono minimalne wymagania dotyczące higieny, zdrowia, bezpieczeństwa pożarowego oraz samej wentylacji w budynkach mieszkalnych jednorodzinnych.
WT odsyłają dodatkowo do norm, m.in. PN-B-03430 (norma przywołana), gdzie znajdziesz szczegółowe wymagania co do strumieni powietrza, sposobu jego doprowadzenia i usuwania, a także zasad projektowania kanałów. W praktyce projekt wentylacji grawitacyjnej musi być zgodny jednocześnie z WT i odpowiednimi normami.
Co sprawdzić: w projekcie budowlanym szukaj wyraźnego opisu systemu wentylacji, odniesienia do WT oraz wskazania zastosowanych norm (np. numer i rok wydania PN-B-03430).
Jakie są wymagania dla nawiewników przy wentylacji grawitacyjnej?
Aktualne przepisy wymagają zapewnienia kontrolowanego dopływu powietrza z zewnątrz. W domach z szczelną stolarką okienną rolę tę pełnią nawiewniki okienne lub ścienne. Muszą one zapewnić określony przepływ powietrza przy zadanej różnicy ciśnienia, zgodnie z wymaganiami normowymi.
Krok 1: sprawdź, czy w projekcie wskazano liczbę, lokalizację i typ nawiewników. Krok 2: porównaj ich deklarowany przepływ (z karty produktu) z wymaganiami normy. Krok 3: upewnij się, że nawiewniki nie są trwale zasłonięte lub zaklejone – to częsty błąd użytkowników szukających „oszczędności ciepła”.
Co sprawdzić: czy każde pomieszczenie mieszkalne (salon, sypialnie, gabinet) ma zapewniony dopływ świeżego powietrza przez nawiewniki, a nie tylko funkcję mikrowentylacji w oknach.
Jak powinna działać poprawnie zaprojektowana wentylacja grawitacyjna w domu jednorodzinnym?
W dobrze działającym układzie powietrze napływa z zewnątrz przez nawiewniki w „czystych” pomieszczeniach (pokoje, salon), przepływa pod drzwiami lub przez kratki w ich dolnej części do kuchni, łazienek, WC, garderób, a następnie jest usuwane przez kratki wywiewne do kanałów kominowych ponad dach.
Krok 1: przy uchylonym nawiewniku i lekko przymkniętych drzwiach do łazienki kartka przy kratce wywiewnej powinna być wyraźnie „zasysana”. Krok 2: w sezonie grzewczym nie powinno być odczuwalnych cofek powietrza (zapachy z łazienki wracające do pokoi). Krok 3: przy zamknięciu wszystkich nawiewników ciąg zwykle znacząco spada – to znak, że instalacja faktycznie „żyje” dopływem powietrza.
Co sprawdzić: kierunek przepływu przy kratkach (test kartką), obecność podcięć drzwiowych, działanie nawiewników w okresie zimowym i letnim.
Jaka powinna być wysokość komina wentylacji grawitacyjnej i dlaczego ma to znaczenie?
Skuteczność wentylacji grawitacyjnej w dużej mierze zależy od tzw. wysokości czynnej przewodu, czyli odległości między kratką wywiewną a wylotem komina ponad dachem. Im wyższy słup ciepłego powietrza, tym większa siła ciągu. Zbyt niski komin nad poddaszem użytkowym to jedna z częstszych przyczyn problemów z wentylacją.
Dodatkowo WT i normy kominowe określają minimalne wysokości i sposób wyprowadzenia przewodów ponad dach (np. względem kalenicy, sąsiednich przeszkód). Ma to ograniczyć wpływ zawirowań i stref nadciśnienia, które mogą wdmuchiwać powietrze z powrotem do kanału, powodując cofki i zapachy w pomieszczeniach.
Co sprawdzić: na przekroju budynku (w projekcie) porównaj wysokość kratki wywiewnej z wysokością wylotu komina, a na dachu – czy zakończenie komina nie chowa się w „cieniu” wyższego budynku, attyki lub lukarny.
Czy do wentylacji grawitacyjnej mogę podłączyć wentylator łazienkowy?
W typowej instalacji wentylacji grawitacyjnej nie wolno montować wentylatora w sposób, który blokuje naturalny przepływ (np. wentylator z klapą zwrotną w jedynym kanale łazienkowym). Wprowadzenie elementu mechanicznego zmienia charakter systemu – przechodzi on częściowo w wentylację mechaniczną wywiewną, dla której obowiązują inne wymagania.
Krok 1: sprawdź w projekcie, czy kanał przewidziano jako typowo grawitacyjny. Krok 2: jeśli chcesz dołożyć wentylator, skonsultuj rozwiązanie z kominiarzem lub projektantem – często zalecane są osobne kanały lub nasady hybrydowe na kominie, zamiast wentylatorów w kratce. Krok 3: pamiętaj o przepisach przeciwpożarowych i zakazie podłączania urządzeń mechanicznych do wspólnych przewodów wentylacyjnych z innymi lokalami.
Co sprawdzić: czy wentylator nie zamyka przekroju kanału po wyłączeniu, czy ma dopuszczenie do pracy w istniejącym przewodzie i czy projekt uwzględnia zmianę charakteru systemu na hybrydowy lub mechaniczny.
Co mogę zrobić, jeśli wentylacja grawitacyjna słabo działa albo cofa powietrze?
Najpierw trzeba przejść prostą ścieżkę diagnostyczną. Krok 1: sprawdź kratki – czy nie są zaklejone, zasłonięte meblami, okapem lub zabudową. Krok 2: zapewnij dopływ – otwórz nawiewniki, sprawdź ich drożność, uchyl wybrane okno i obserwuj, czy ciąg się poprawia. Krok 3: oceń przepływ między pomieszczeniami – podcięcia w drzwiach, brak wysokich progów blokujących przepływ.
Jeżeli cofki pojawiają się głównie przy silnym wietrze, przyczyną może być niewłaściwa wysokość komina lub jego położenie względem kalenicy i sąsiednich budynków. Tu często potrzebna jest opinia kominiarza i ewentualna korekta komina (podwyższenie, nasada, zmiana zakończenia).
Co sprawdzić: reakcję ciągu po: otwarciu nawiewników, uchyleniu okna, otwarciu drzwi do łazienki/kuchni oraz w różnych warunkach pogodowych (mróz, bezwietrzna pogoda, silny wiatr). To ułatwi fachowcowi ocenę, czy problem jest w dopływie powietrza, kanale, czy w usytuowaniu komina.
Czym różni się wentylacja grawitacyjna od mechanicznej i hybrydowej w świetle przepisów?
